RE: Сухова - Grigoriy13 - 19-04-2011 11:53
(19-04-2011 11:23)groove писал(а):В Ленко тоже есть защита от перегрева.(19-04-2011 11:11)[robot rock] писал(а): Интересно, какая на том усилке с STKшками схема защиты?схема защиты внешняя, как и у любого транзисторника.
После того, как я спалил 1 Sansui (минус басовик Свена 830Б) и 1 Onkyo (вроде без жертв) на этих чудных микросхемах, для себя вопрос закрыл.
Только Овертюры от Нешинал имеют реально рабочую систему внутреннего ограничения тока и выкл при перегреве.
как Вам удалось ее спалить?она может качать С90 сутками при макс громкости. Естественно - при хорошем охлаждении и правильном питании. Вот в том ленко, что я привел - питание
RE: Сухова - groove - 19-04-2011 12:13
(19-04-2011 11:53)Grigoriy13 писал(а):я имел ввиду не внешнюю посредством термореле, а защиту встроенную с ИМС.(19-04-2011 11:23)groove писал(а):В Ленко тоже есть защита от перегрева.(19-04-2011 11:11)[robot rock] писал(а): Интересно, какая на том усилке с STKшками схема защиты?схема защиты внешняя, как и у любого транзисторника.
После того, как я спалил 1 Sansui (минус басовик Свена 830Б) и 1 Onkyo (вроде без жертв) на этих чудных микросхемах, для себя вопрос закрыл.
Только Овертюры от Нешинал имеют реально рабочую систему внутреннего ограничения тока и выкл при перегреве.
как Вам удалось ее спалить?
RE: Сухова - robot rock - 19-04-2011 13:02
Как мне все удалось - я ответил на предыдущей странице. Прокоментируйте
RE: Сухова - groove - 19-04-2011 13:11
(19-04-2011 11:45)[robot rock] писал(а):Апасный, Вы человек(19-04-2011 11:23)groove писал(а):1-й сгорел по моей глупости - вроде дернул вход "на горячую"(19-04-2011 11:11)[robot rock] писал(а): Интересно, какая на том усилке с STKшками схема защиты?схема защиты внешняя, как и у любого транзисторника.
После того, как я спалил 1 Sansui (минус басовик Свена 830Б) и 1 Onkyo (вроде без жертв) на этих чудных микросхемах, для себя вопрос закрыл.
Только Овертюры от Нешинал имеют реально рабочую систему внутреннего ограничения тока и выкл при перегреве.
как Вам удалось ее спалить?Или что-то подобное учудил. Ну да ладно, минусь усилитель - достойное наказание, но как это доползло до АС? 9Выгорел 1 канал).
2-й был куплен на радиорынке и вышел из строя после примерно 20 минут игры. Тут уж я не чудил. После выяснилось, что его мне продали паяным-перепаяным. Так вот, когда он выгорел, опять же 1 канал, АС загудела и захрипела.
Там были и в одном и в другом какие-то предохранители сзади. В Onkyo точно. Наверное, такая "защита". Спасибо конструкторам.
Был молод, глуп и все такое, с себя ответственности тоже не снимаю.
про защиты в твердотельных УМЗЧ.
их бывает четыре основных
1) защита АС от постоянки на выходе - внешняя релейная либо предохранитель в послед с АС. я стараюсь не применять
или ставлю быстродейтсвующую на оптопарах. 2) защита от КЗ на выходе - либо на встроенных в ВК ограничителях макс тока, либо подбирают предохранители по питанию, что бы они уже выгорели, а выходные транзисторы еще нет
3) защита от перегрузки по входу - применяется не часто, но сильно гадит...
4) защита от перегрева - в основном на термореле, инертная и убогая. Вышеозначенные ИМС, по сравнению с рассыпушными УМЗЧ в данном плане имеют несколько преимуществ. Одно из них - мгновенная термокомпенсация процессов, тк термодатчик находиться на одном кристалле с ВК.
RE: Сухова - robot rock - 19-04-2011 13:15
(19-04-2011 13:11)groove писал(а): Апасный, Вы человекА то!
RE: Сухова - groove - 19-04-2011 13:24
кстати насчет ИМС.
их часто заплевывают... всмысле заплевывают наверно одну из лучших в мире команду разработчиков Нешинал Семикондуктор если говорить о линейке имс Овертюра.
При этом же решения, которые применяют "плюющиеся" просто детский лепет по сравнению с тем же Гейнклоном.
А еще мне нра, когда говорят, что ИМС бюджетное решение...
СТК 4048 стоит 85- 90 грн. Например комплектуха на классический УМЧ на полевиках обходиться 40грн - 4 вых транзистора от Ректифаера + 20 грн вся остальная мелочь.
Так что я полностью поддерживаю конторки, которые переплачивая, полагаются на решения серьезных разработчиков, не имея своей инженерной основы.
RE: Сухова - robot rock - 19-04-2011 13:26
Онкайо TX-20 (вроде бы) запомнился очень приятным теплым звуком, жаль, только 20 минут
И тут уже не я виноват, при всем желании.
RE: Сухова - groove - 19-04-2011 13:35
(19-04-2011 13:26)[robot rock] писал(а): Онкайо TX-20 (вроде бы) запомнился очень приятным теплым звуком, жаль, только 20 минутда просто эта сткашка уже лет 15 не производиться... санье продали патент на гибридки в Тайвань... 90% продаваемого у нас - подделка мане ин чайна. Если накопать оригинал - можно (с нуля естественно) построить достойный мощник.
мне еще помниться филипс 1514.. году в 1999 был мощник на ней... а счас только подделку можно купить
класно звучит оригинальная имс.
RE: Сухова - Grigoriy13 - 19-04-2011 13:49
(19-04-2011 13:35)groove писал(а):У меня есть несколько ТДА1514А из старых запасов. Вам подарить?(19-04-2011 13:26)[robot rock] писал(а): Онкайо TX-20 (вроде бы) запомнился очень приятным теплым звуком, жаль, только 20 минутда просто эта сткашка уже лет 15 не производиться... санье продали патент на гибридки в Тайвань... 90% продаваемого у нас - подделка мане ин чайна. Если накопать оригинал - можно (с нуля естественно) построить достойный мощник.
мне еще помниться филипс 1514.. году в 1999 был мощник на ней... а счас только подделку можно купить
RE: Сухова - groove - 19-04-2011 14:05
(19-04-2011 13:49)Grigoriy13 писал(а):(19-04-2011 13:35)groove писал(а):У меня есть несколько ТДА1514А из старых запасов. Вам подарить?(19-04-2011 13:26)[robot rock] писал(а): Онкайо TX-20 (вроде бы) запомнился очень приятным теплым звуком, жаль, только 20 минутда просто эта сткашка уже лет 15 не производиться... санье продали патент на гибридки в Тайвань... 90% продаваемого у нас - подделка мане ин чайна. Если накопать оригинал - можно (с нуля естественно) построить достойный мощник.
мне еще помниться филипс 1514.. году в 1999 был мощник на ней... а счас только подделку можно купить
давайте я Вам тогда ГМ 70 подарю... поставите в сервант

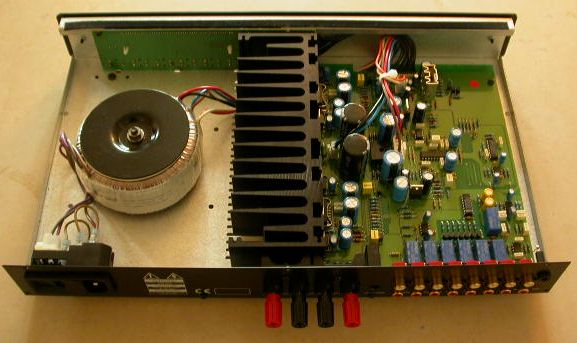

вот, кстати микромега на филипсе 1514.
красота!
http://www.audiostereo.pl/uploads/old/post-5659-100009264%201216584228.jpg
не зажали на радиаторе, как некоторые...
RE: Сухова - Grigoriy13 - 19-04-2011 14:18
ГМ 70 с меня жизнь выпьет, боюсь. Это эмбрион будущего усилителя, он потребует пару, панельки, и пошло поехало..
Спасибо, см. личку.
RE: Сухова - K.V.V. - 19-04-2011 15:27
(19-04-2011 13:24)groove писал(а): кстати насчет ИМС.Ну когда есть чего плеваться, можно и плюнуть...
их часто заплевывают... всмысле заплевывают наверно одну из лучших в мире команду разработчиков Нешинал Семикондуктор если говорить о линейке имс Овертюра.
При этом же решения, которые применяют "плюющиеся" просто детский лепет по сравнению с тем же Гейнклоном.
[attachment=64889]
А можно и шляпу снять...
[attachment=64890][attachment=64891]
Всему свое время....
У меня есть один такого плана....для кино уже лет десять валяется...
Очень приличная штука....
RE: Сухова - groove - 19-04-2011 15:32
Виталий, у тебя этот?
http://www.shine7.com/audio/jeff.htm Jeff Rowland Model 10
Продаешь?
RE: Сухова - K.V.V. - 19-04-2011 15:40
(19-04-2011 15:32)groove писал(а): Виталий, у тебя этот?Да нет
http://www.shine7.com/audio/jeff.htm Jeff Rowland Model 10
Продаешь?
У меня маленький EAD Power Master 500 - 5 каналов по 100 ватт...
говорю же - для кино.....
Зачем продавать?!? Раритетная вещь.....
Учитывая, что у меня есть их же Ovation Signature....и плеер, DVD Master, который я купил, чтобы выкинуть потроха и вставить туда DUNE BDprime.....
Будет очень глямурненький копмлектик кино....на LM-ках....
P.S. По теме топика - отдам за пиво комплект промышленных плат для Сухова.
Лет пять назад кто-то в Росии делал, мой коллега себе покупал...и я зачем-то купил.Собирался жить вечно....
RE: Сухова - Nikitis - 20-04-2011 13:52
Виталий, исправленные или с ошибками с разводке? ))
RE: Сухова - K.V.V. - 20-04-2011 16:22
(20-04-2011 13:52)Nikitis писал(а): Виталий, исправленные или с ошибками с разводке? ))Я не проверял.
Но, насколько я помню, приятель пытался собрать, все спалил и сказал, что некоторые транзисторы имеют проблемы с распиновкой.
Видимо, это "с ошибками", или приятель транзисторы пользовал другие не очень внимательно....
Я очень хорошо понимаю, что разбираться и собирать этот усил не буду уже никогда.
Две бутылочки Лефф скрасят мой досуг успешнее...[/u]
Хотя, конекретно для него у меня есть два совершенно офигительных Ш-образных транса ватт по 250....
RE: Сухова - Yuri S - 20-04-2011 16:33
(19-04-2011 15:40)K.V.V. писал(а): P.S. По теме топика - отдам за пиво комплект промышленных плат для Сухова.Какие именно? Фото бы здесь не помешало.
RE: Сухова - K.V.V. - 20-04-2011 16:35
(20-04-2011 16:33)Yuri S писал(а):Вот, что называется, сам виноват.(19-04-2011 15:40)K.V.V. писал(а): P.S. По теме топика - отдам за пиво комплект промышленных плат для Сухова.Какие именно? Фото бы здесь не помешало.
Теперь придется еще и фото делать....
Две платы УН, две для выходников, плата микроконтроллера.
RE: Сухова - Yuri S - 20-04-2011 16:41
(20-04-2011 16:35)K.V.V. писал(а): Две платы УН, две для выходников, плата микроконтроллера.Ридикинские платы?
RE: Сухова - K.V.V. - 20-04-2011 16:51
(20-04-2011 16:41)Yuri S писал(а):Я не большой специалист в Сухове.(20-04-2011 16:35)K.V.V. писал(а): Две платы УН, две для выходников, плата микроконтроллера.Редикинские платы?
Но фотография прибавит к стоимости плат еще одну бутылочку пива....вечером...
